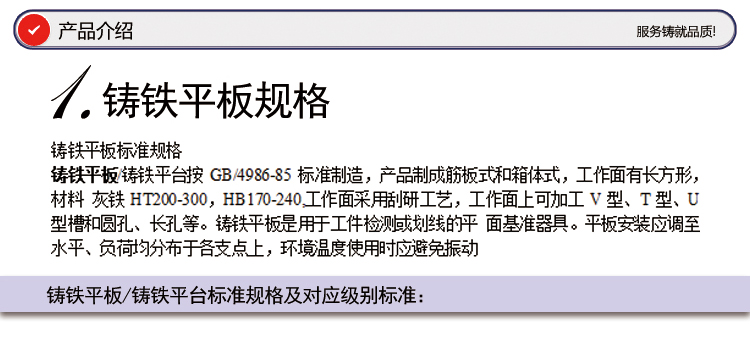

产品别名：检验平板、检验平台、铸铁检验平板、检验平板、铸铁检验平板、铸铁检验平台。

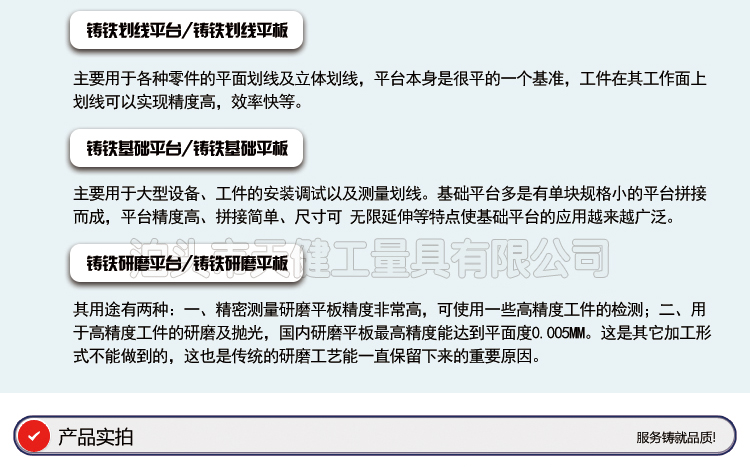

检验平板(检验平台)用途：适用于各种检验工作，测量用的基准平面；用于机床机械检验测量基准；检查零件的尺寸精度或形为偏差，并作紧密划线，在机械制造中也是不可缺少的基本工具。

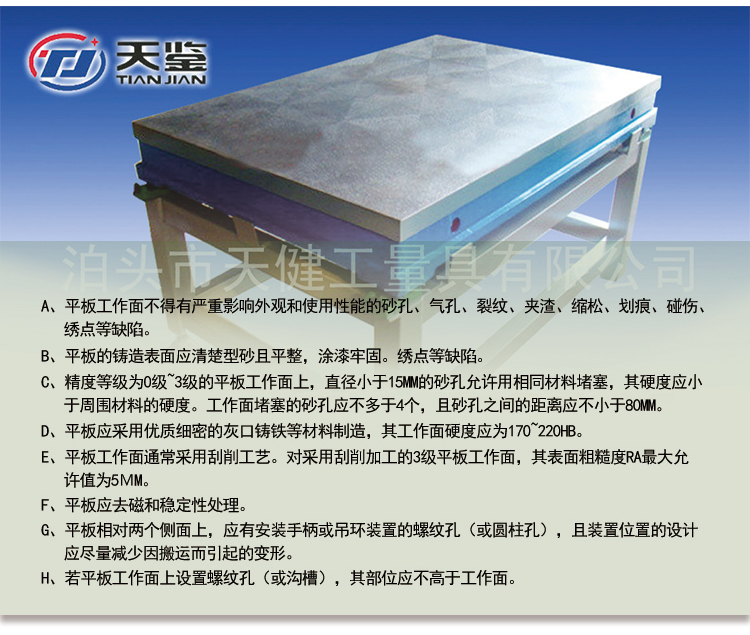

检验平板(检验平台)材料：高强度铸铁HT200-300，工作面硬度：HB170-240

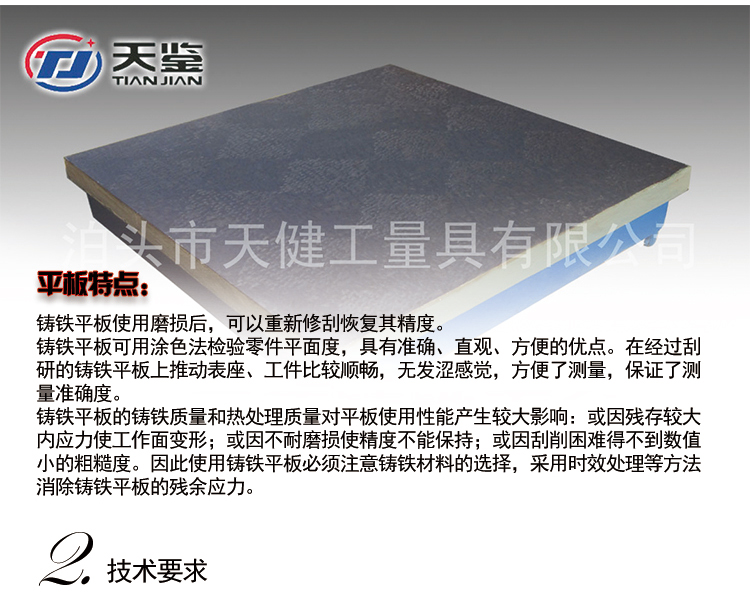

检验平板(检验平台)表面质量检验：用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少於25点，2级不少於20点，3级不少於12点。
检验平板(检验平台)规格：200×200-3000×6000( 殊规格根据需方图纸制作)
检验平板(检验平台)精度：按 标准计量检定规程执行，分别为0，1，2，3级四个级别。

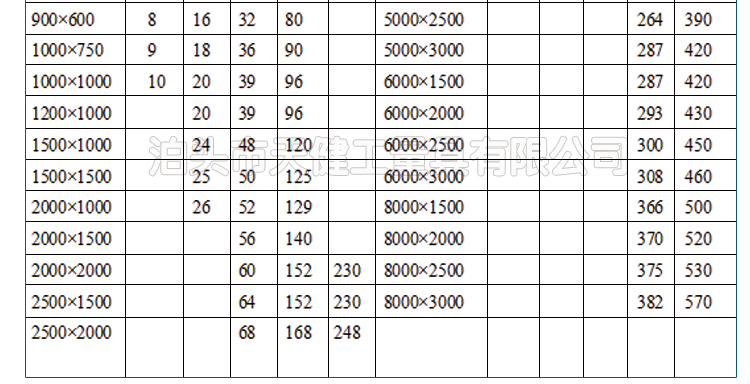

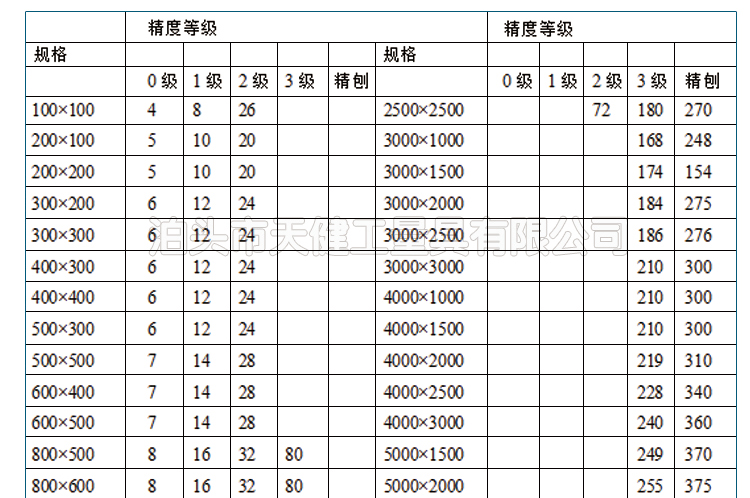

| 规格（长×宽）mm |
精度等级 |
||
|
1级 |
2级 |
3级 |
|
|
平面度公差（um） |
|||
|
200×200 |
10 |
20 |
50 |
|
300×200 |
12 |
24 |
60 |
|
300×300 |
12 |
24 |
60 |
|
300×400 |
12 |
24 |
60 |
|
400×400 |
12 |
24 |
60 |
|
400×600 |
14 |
28 |
70 |
|
500×500 |
14 |
28 |
70 |
|
500×600 |
14 |
28 |
70 |
|
500×800 |
16 |
32 |
80 |
|
600×800 |
16 |
32 |
80 |
|
600×900 |
16 |
32 |
80 |
|
1000×750 |
18 |
36 |
90 |
|
1000×1000 |
20 |
39 |
96 |
|
1000×1200 |
20 |
40 |
100 |
|
1000×1500 |
24 |
48 |
120 |
|
1000×2000 |
26 |
52 |
130 |
|
1500×2000 |
28 |
56 |
140 |
|
1500×2500 |
32 |
64 |
152 |
|
1500×3000 |
|
70 |
174 |
|
2000×3000 |
|
74 |
184 |
|
2000×4000 |
|
88 |
219 |
|
2500×3000 |
|
79 |
186 |
|
2000×4500 |
|
|
237 |
|
2000×5000 |
|
|
255 |
|
2000×6000 |
|
|
292 |
|
3000×6000 |
|
|
308 |
