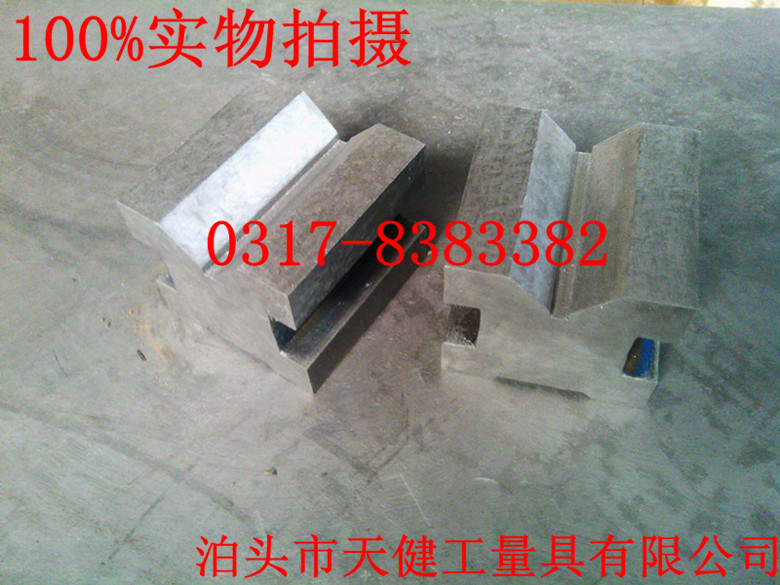

工型V型架35*35*30|60*60*60|105*105*78如下图
V型架的用途:是用来支承轴类、管类、套管类等圆柱形工件,使工件轴心线平行于本台工作面,以便找正和划线的工具。
V型架的标准:按 GB4972-85标准制造,一般都成对供应,是一个四棱体,四个工作面上或四个尺寸不同的90度的槽。主要用于轴类零件的检验和划线。
V型架的规格:
规格 |
工作面平面度 |
V型槽对底面平行度 |
V型槽对侧面平行度 |
V型槽对两侧面对称度 |
V型槽对端面的垂直度 |
|||||||||||
精度等级 |
||||||||||||||||
0级 |
1级 |
2级 |
0级 |
1级 |
2级 |
0级 |
1级 |
2级 |
0级 |
1级 |
2级 |
0级 |
1级 |
2级 |
||
I型 |
35×35×30 |
1 |
2 |
3 |
2.5 |
5 |
10 |
2.5 |
5 |
10 |
5 |
10 |
20 |
5 |
5 |
10 |
60×60×50 |
1 |
2 |
3 |
2.5 |
5 |
10 |
2.5 |
5 |
10 |
5 |
10 |
20 |
5 |
5 |
10 |
|
105×105×100 |
1.5 |
3 |
5 |
4 |
8 |
15 |
4 |
8 |
15 |
8 |
16 |
30 |
8 |
8 |
15 |
|
II型 |
100×100×65 |
10 |
20 |
10 |
20 |
20 |
40 |
|||||||||
150×150×80 |
15 |
25 |
15 |
25 |
30 |
50 |
||||||||||
200×200×90 |
15 |
25 |
15 |
25 |
30 |
50 |
||||||||||
300×300×120 |
20 |
30 |
20 |
30 |
40 |
60 |
